工作辊剥落的原因及改善措施

缺陷由厚度不同的小剥落点组成，这些小剥落点起因于表面疲劳现象。破裂面呈现向前扩展趋势。

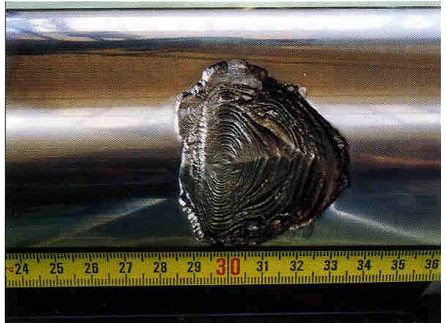

1.椭圆、同心圆式扩展(如图A) 。

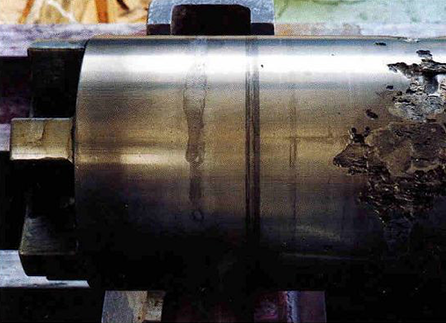

2.小链式扩展，起源难以确定(如图B) 。

发生剥落可能原因:

1.残留裂纹

2.机械起源 过量累积加工硬化导致表面疲劳。

3.热起源;工作和磨削情况导致热冲击（裂源网式扩展）。

4.机械起源与热起源综合作用。

5.冶金起源夹杂物。

改善措施:

1.在轧辊记录卡片上记录所有工作和磨削情况。

2.解除表面所有的裂痕、加工硬化层。

3.做探伤试验,确认所有缺陷都被解除。
